Aislamiento. Ejemplos Prácticos

Compare los niveles de aislamiento de tres configuraciones diferentes de tabique y ventana.



El tabique es el mismo en los tres casos, tanto en material (ladrillo macizo perforado + mortero + poliuretano), como en superficie (10 m2).

Para la ventana (1,875 m2) se eligieron tres esquemas típicos en la construcción:

a) ventana simple, vidrio 4 mm.

b) ventana doble, vidrio 4 mm, cámara de aire 12 mm.

c) ventana doble, vidrio 6 mm, cámara de aire 6 mm.

Este ejemplo pone de manifiesto la importante reducción del aislamiento acústico debido a las ventanas a pesar de que su superficie sea muy inferior a la de la parte ciega.


ESQUEMAS

Las tablas representan los aislamientos del elemento mixto (tabique más ventana) para cada frecuencia por tercios de octava. (Conceptos fundamentales).

Las gráficas representan los niveles de presión sonora para cada tercio de octava del ruido ambiental directo y del ruido atenuado por cada configuración de aislamiento.

Pulse en cada imagen para escuchar un ruido de tráfico típico, atenuado por la correspondiente configuración de aislamiento.


Click para escuchar

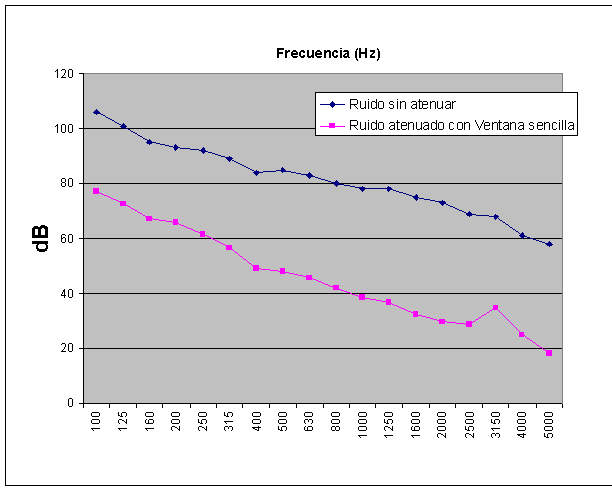

a) ventana simple, vidrio 4 mm.




F 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000 5000 Rw
ag 29.0 28.5 27.9 27.2 30.5 32.5 34.8 36.9 37.3 38.2 39.5 41.0 42.8 43.2 40.3 33.1 36.1 40.0 38.6



Click para escuchar

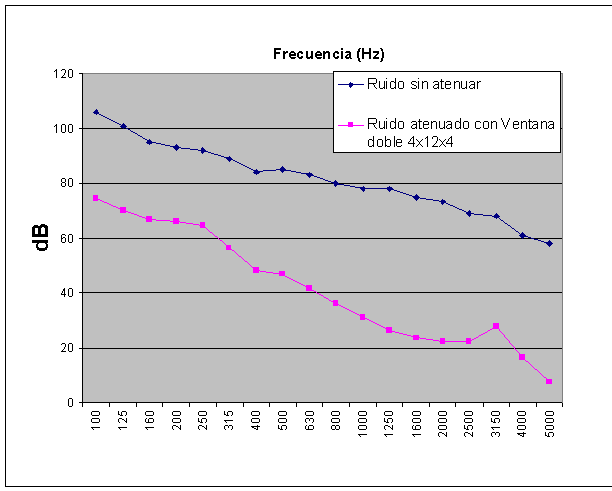

b) ventana doble, vidrio 4 mm, cámara de aire 12 mm.
F 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000 5000 Rw
ag 31.5 31.0 28.4 27.4 27.3 32.5 35.6 38.0 41.3 43.8 47.0 51.6 51.4 50.8 46.8 40.4 44.5 50.6 41.2



c) ventana doble, vidrio 6 mm, cámara de aire 6 mm.
F 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000 5000 Rw
ag 33.8 33.2 32.3 30.0 30.5 35.6 37.7 41.9 43.5 44.2 46.6 47.3 46.2 42.0 43.2 45.1 47.8 51.3 47.7




Resumen comparativo: ¿Es capaz de notar las diferencias?

Ruido ambiental atenuado por la configuración de aislamiento fachada de ladrillo y ventana simple.
Ruido ambiental atenuado por la configuración de aislamiento fachada de ladrillo y ventana doble, vidrio 4mm, cámara 12 mm.
Ruido ambiental atenuado por la configuración de aislamiento fachada de ladrillo y ventana doble, vidrio 6mm, cámara 6 mm.

Distribución frecuencial del ruido ambiental atenuado
